1. 板卡基本信息介绍

前一段时间在网上看到了这样一张板卡，主芯片是Xilinx的 XC7K480T-2FFG1156I ,是一张 PCIE x8 接口的加速卡，板卡上面还有18片DDR3-1600的内存。除了DDR内存、LED指示灯和传感器以外板卡上没有别的外部接口，因此推测可能是一张计算加速卡，可玩性比较有限，但其主芯片的资源量相对来说又很多，结合价格等因素考虑下来，还是值得一玩的。于是我购买了一些板卡，并将其中一片拆开并逆向了所有的接口，下面就是详细的介绍。

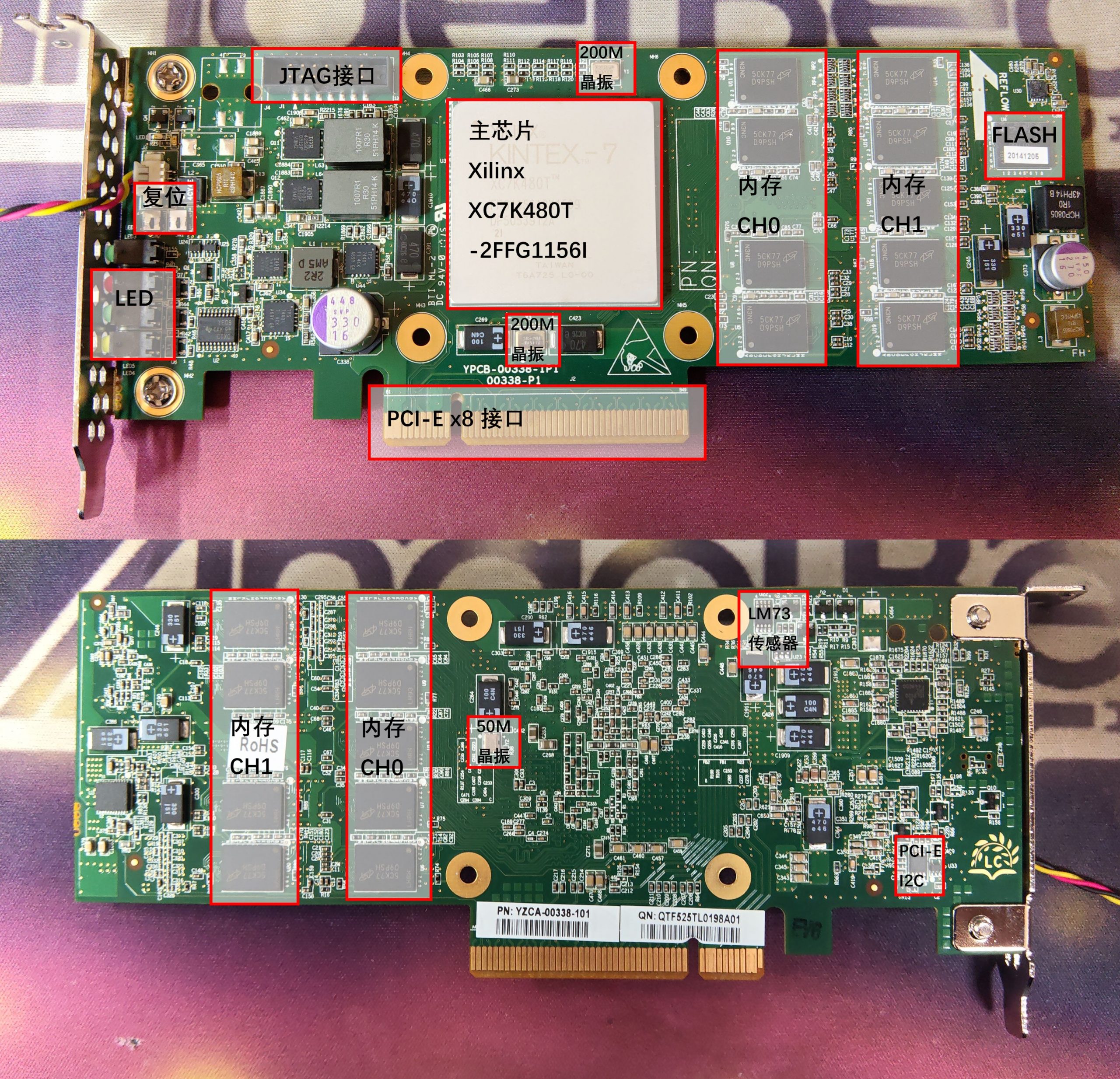

下图是YPCB-00338-1P1这张卡的正反面图：

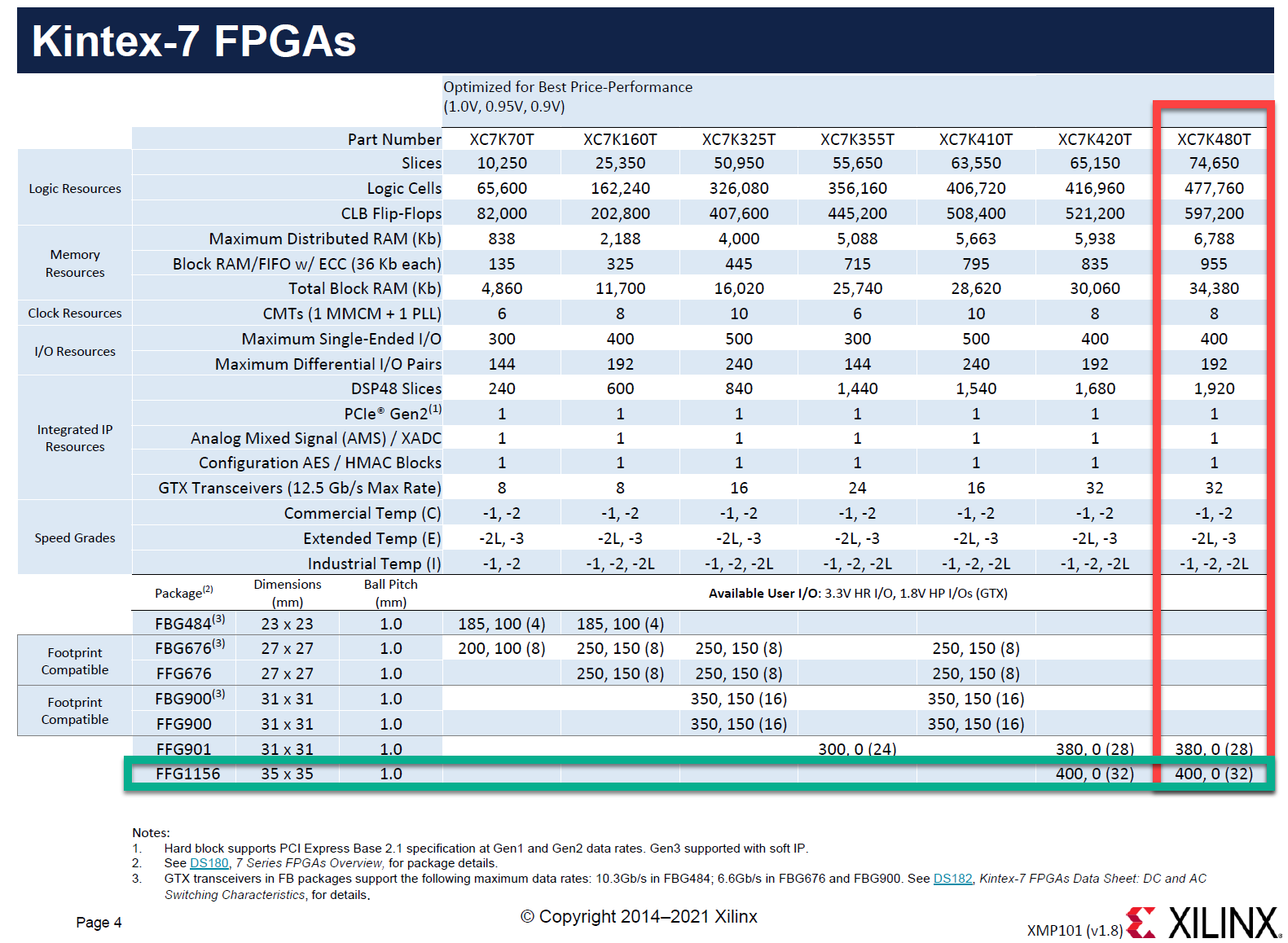

可以看到在板卡上正面最中间的就是FPGA主芯片，型号：XC7K480T-2FFG1156I，下图是其基本参数。具体其它详细参数可以查看Xilinx官网的相关手册。

FPGA的右侧，就是非常明显的内存颗粒组，一共有两组，其型号均是MT41K256M8DA-125:K，是DDR3 1600MT/s 的 256M x8 颗粒，每组9颗组成一个72bit的ECC内存通道，具体参数可以参考芯片的手册。

最右侧是FPGA的FLASH芯片，用于存储程序等数据，其型号为是MT28GU512AAA1EGC-0SIT，是512Mb的NOR FLASH (32M x16)，具体参数可以参考芯片手册。

主芯片上方和下方分别是两个200MHz的差分有源晶振，为芯片的DDR控制器提供参考时钟。

板卡的左侧还有两个按钮，其中SW2连接至GPIO，可以作为程序内复位，SW1连接至FPGA的 INIT_B 引脚，按下后整个芯片会复位。

除此之外板上还有三个LED指示灯，由GPIO控制，一个JTAG调试口，一个PCIE x8接口，还有一个温度传感器。

所有的相关资料和样例工程都已经打包进GitHub的工程项目中，项目链接：ypcb_00338_1p1_hack

2. 建立板卡工程

首先，将文件夹ypcb003381p1复制进板卡文件位置，如果没有board_files目录，请自行新建一个：

Vivado/<version>/data/boards/board_files/

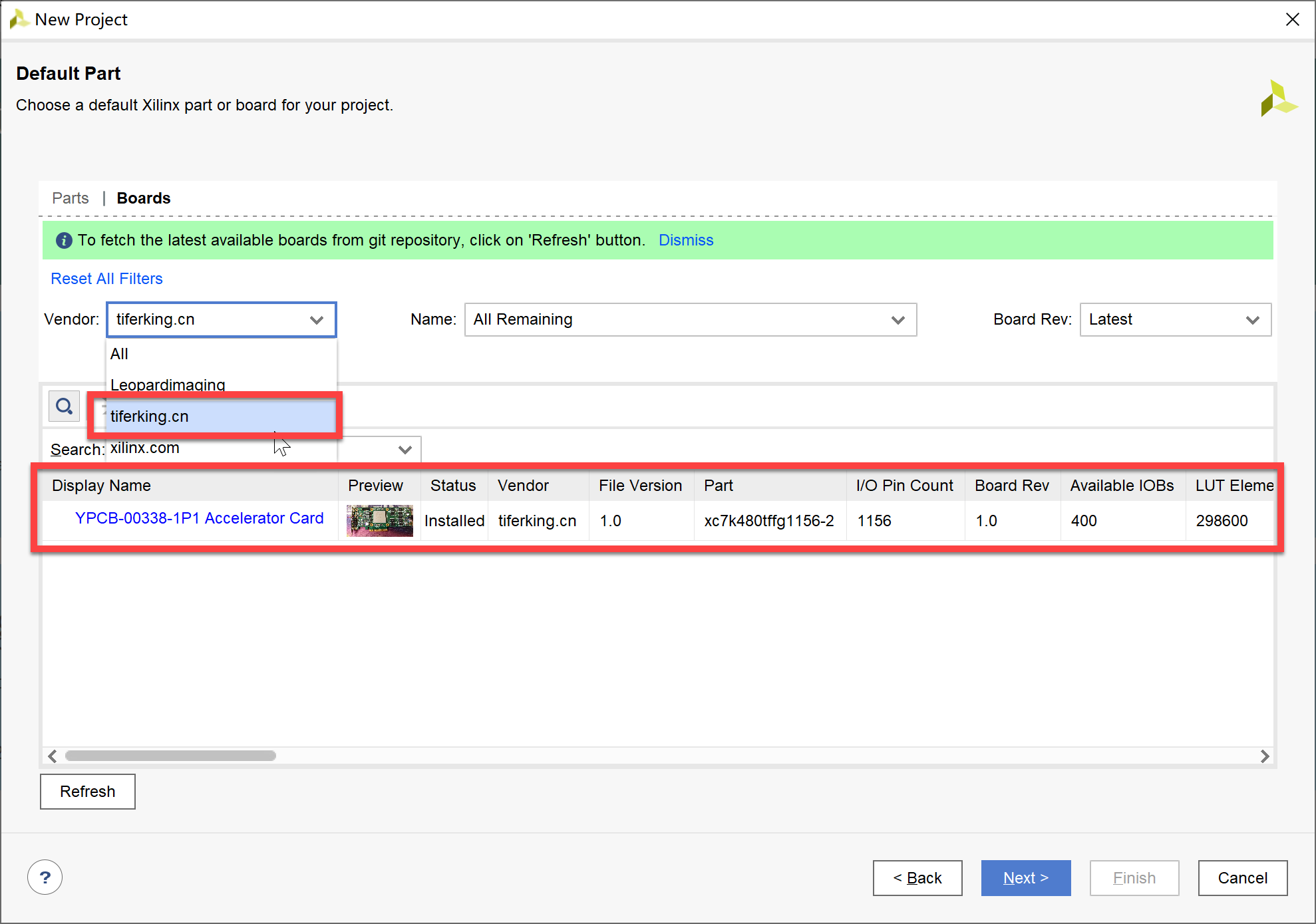

打开Vivado，新建工程，在选择器件型号界面，选择“YPCB-00338-1P1 Accelerator Card”，如果板卡较多，可以通过筛选Vendor “tiferking.cn” 来快速查找：

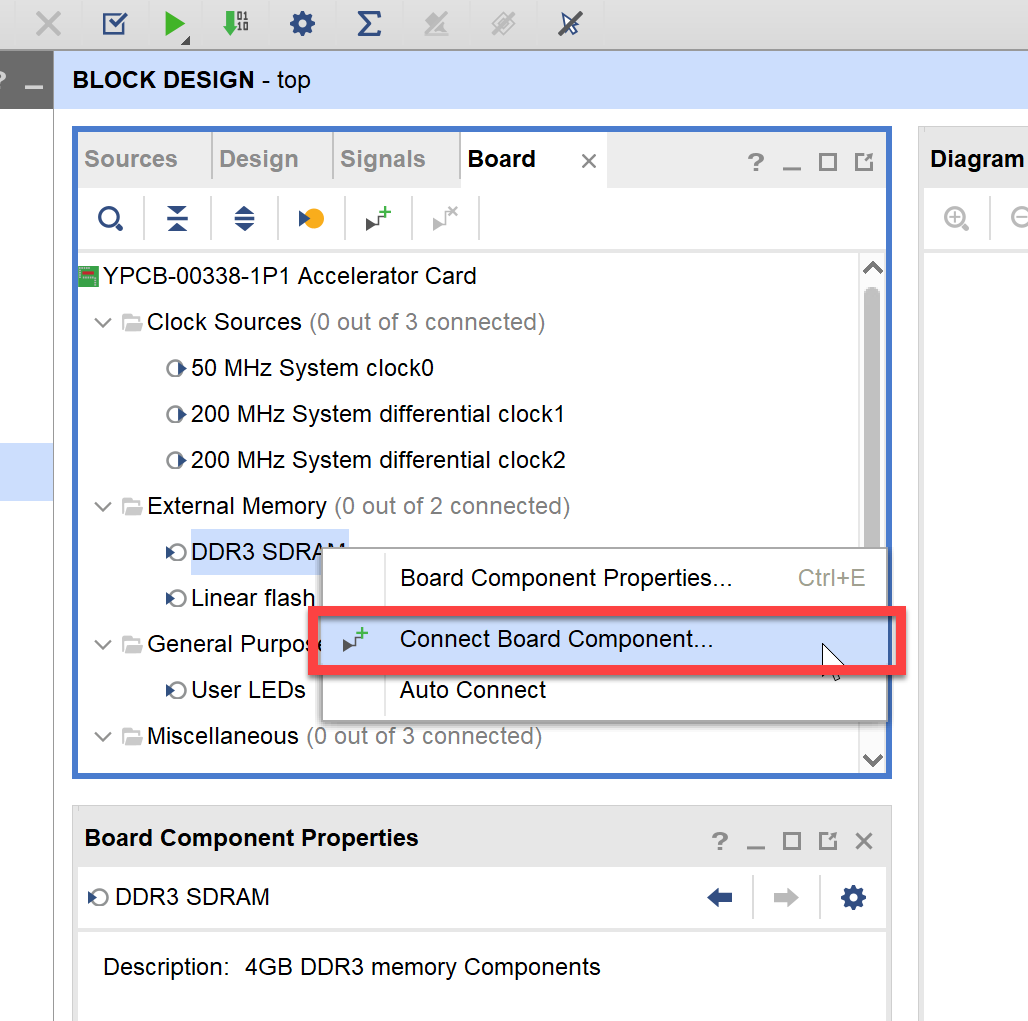

建立好工程后，新建一个Block Design，然后就可以在Boards选项卡中选择需要的接口进行连接，例如下图是连接MIG的操作方法：

通过同样的方法，可以选择需要的接口进行开发配置，样例中的工程使用了所有可用的接口：

调整好所有待开发内容后，生成工程bit文件。

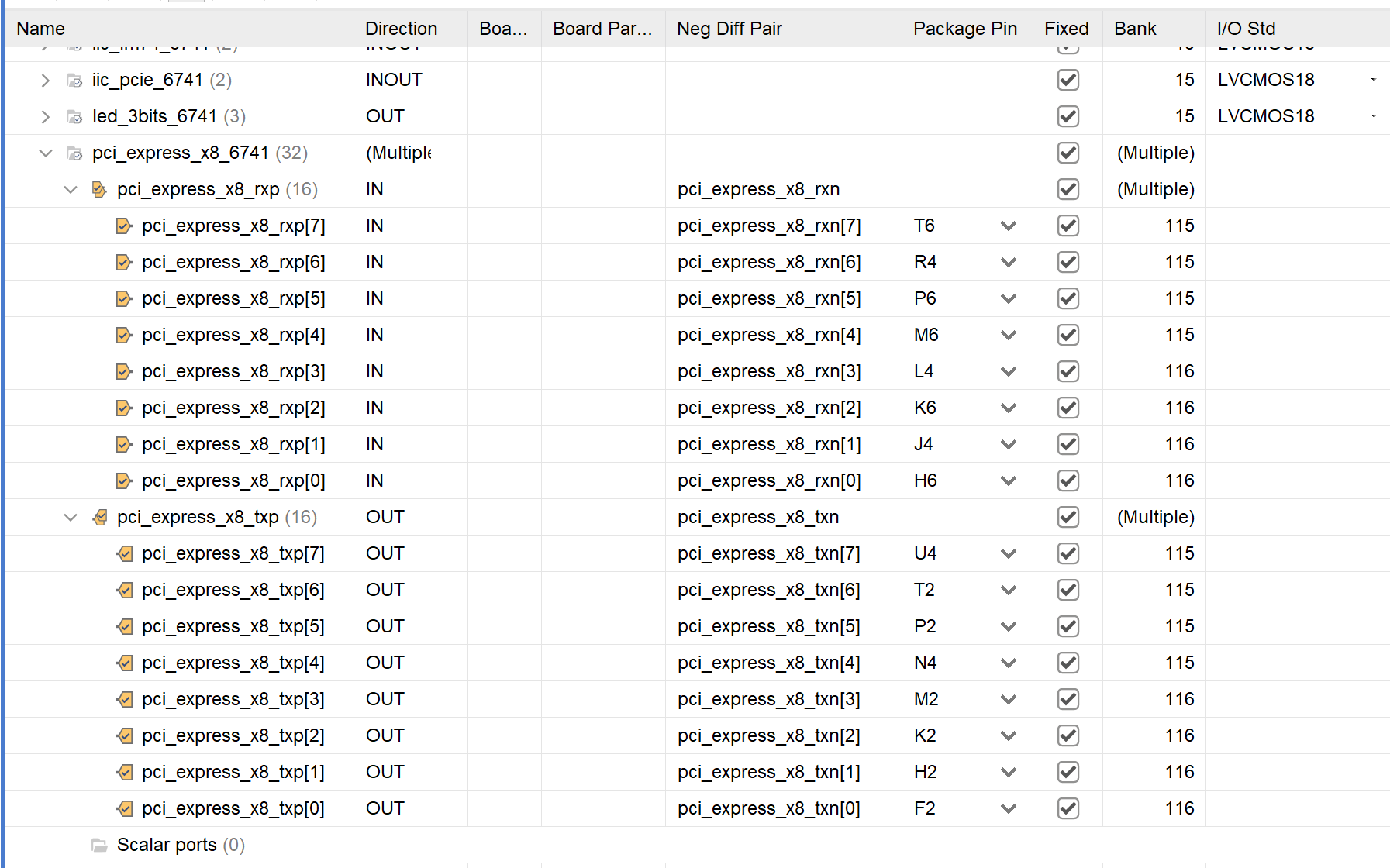

需要注意的是，目前由于一些未知的原因，PCIE的收发器端口可能会约束失败，如果发生了约束失败的情况，请手动添加图中的约束：

后续我将继续尝试解决这个问题，如果可以通过修补板卡文件解决，我将直接在GitHub上更新。

3. 样例工程

在安装好板卡文件后，使用不低于2022.2版本的Vivado即可打开example中的样例工程。“YPCB_00338_1P1_software.zip”可以通过工程导入的方式导入至Vitis，其中包含了LED、温度传感器、PCIE XDMA和内存测试的程序。

4. 通过JTAG调试板卡

使用Xilinx USB Cable连接板卡的JTAG接口，使用 Vivado Hardware Manager 即可将程序加载进FPGA中，其JTAG接口的定义如下：

5. 将程序固化到板卡

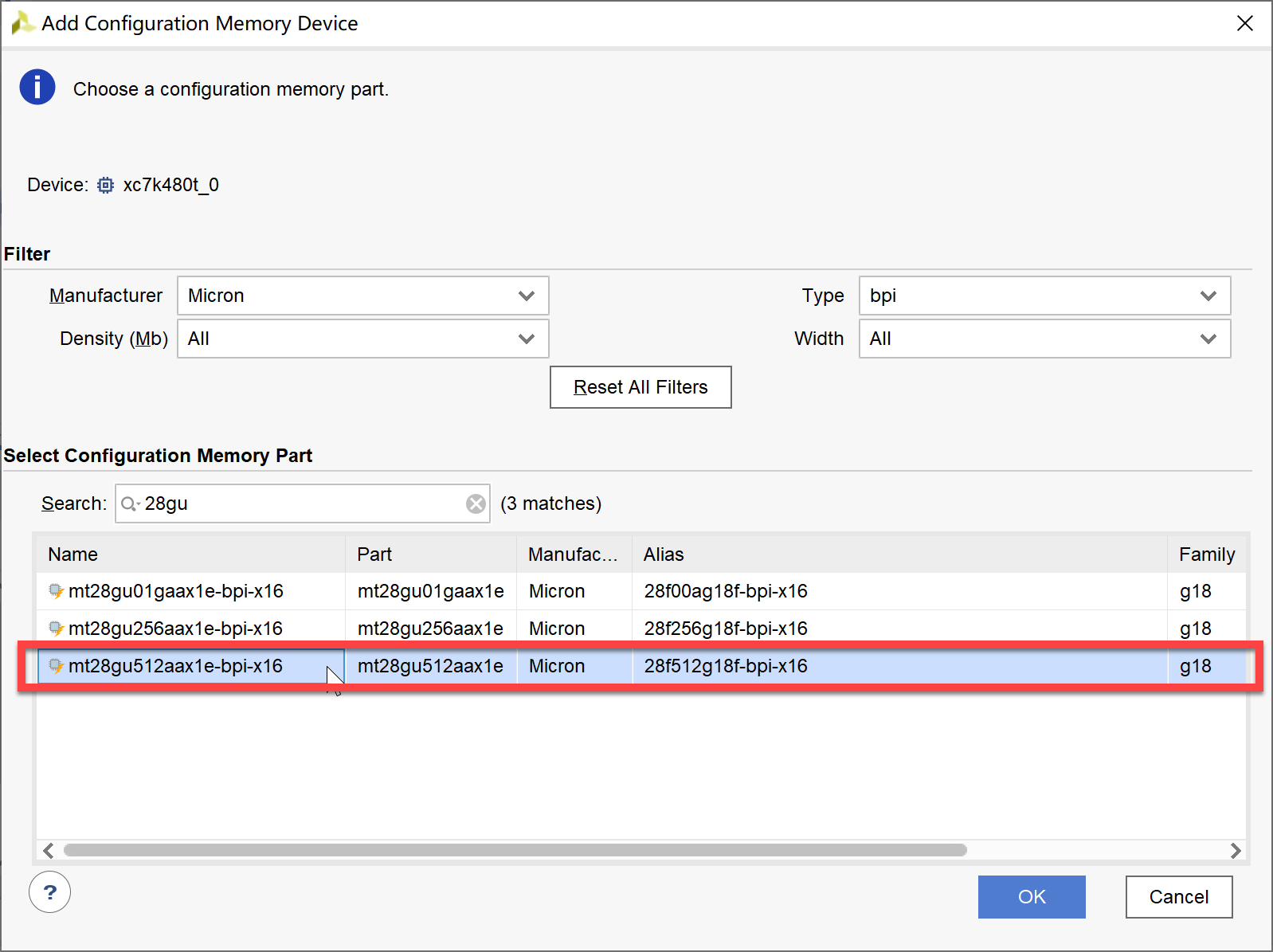

使用Xilinx USB Cable连接板卡的JTAG接口，可以使用 Vivado Hardware Manager 将程序文件烧录进Flash中，具体器件选择如下：
